托盘式桥架科学选用的具体步骤介绍

来源:电缆桥架厂家     发布时间: 2020-11-25 13:25:10    关注量:38246

托盘式桥架科学选用的具体步骤介绍    说起桥架,可能有些人会熟悉,有些人会陌生,这是因为电缆桥架一般应用于电力方面的行业当中,知道的人群有限。电缆桥架是一种新型的线缆敷设装置,有保护、支撑、管理电线和电缆的作用,广泛人们的欢迎。毕竟电力是人们生产、生活的重要资源,电力中断或者缺乏会影响到人们的正常生产和生活,因此桥架应用不可或缺。接下来电缆桥架批发将会你讲述科学选用电缆桥架的具体步骤。

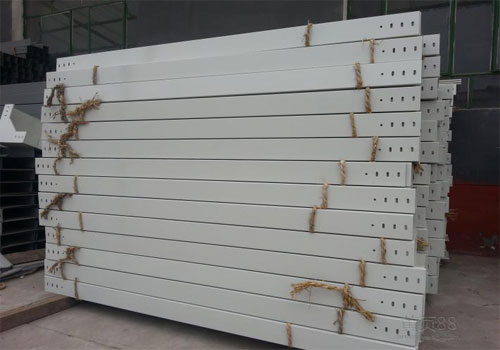

托盘式桥架


一、电缆桥架型式及品种的选择

1、需屏蔽电气干扰的电缆网路或有防护外部(如:有腐蚀液休,易燃粉尘等环境)影响的要求时,应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖)

2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料,提高桥架及附件的使用寿命,电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外,可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段,底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时,可根据用户要求提高大跨距桥架的载荷能力或选用行架。

5、大跨距(>3m)要选用复合型桥架(FB)。

6、户外要选用复合环氧树指桥架(F)。

二、规格选择

1、桥架的宽度和高度就按下表选择,并应符合电缆真充率不超过有关标准规范的规定值,动力电缆可取40-50%,控制电缆可取50-70%,另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择,应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。

4、桥架横截面积的选择见表

桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值(A) 桥架横截面充许最小值(mm2)

0-60 129

61-100 258

101-200 452

201-400 645

401-600 968

三、支、吊架的配置

1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时,应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度>300mm时,除符合下述条件外,在非直线段中部还应增设一个支、吊架。

3、桥架多层设置时层间中心距为200,250,300,350mm。

4、桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。

以上为科学先用托盘式桥架的具体步骤,由于是由支架、托臂和安装附件等组成,因此桥架的选用也离不开这些部件。支、吊架规格的选择,应按桥架规格、层数、跨距等条件配置,并应满足荷载的要求。对跨距大、户外风雪作用等特殊荷载的桥架,应按工程条件进行强度、刚度、稳定性的计算或试验验证。普通托盘、梯架板材的厚度应根据所选用材质、加工制作方法等确定。 施工中电缆桥架的布置应根据经济合理、技术可行、运行安全等因素综合比较分析,以确定最佳方案,另外还要满足施工安装、维护检修及电缆敷设的要求 。http://www.net0001.cn/
