桥架厂家家为您解读电缆桥架安装种类及要求

来源:电缆桥架厂家     发布时间: 2020-11-14 15:29:12    关注量:38246

桥架厂家家为您解读电缆桥架安装种类及要求   桥架是一个支撑和放电缆的支架。桥架在工程上用的很普遍,只要铺设电缆就要用桥架,电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家家的规格程式缺乏通用性,因此桥架的安装上也存在差异。下面桥架厂家家带您认桥架的安装。

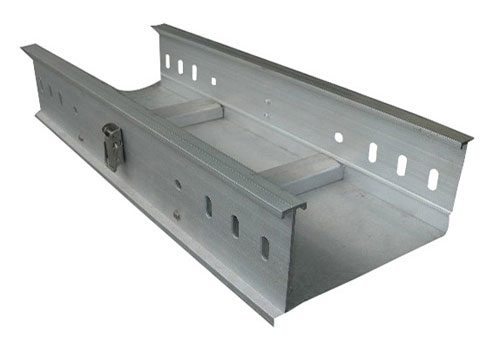

桥架厂家家


桥架的安装主要有沿顶板安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。安装所用支(吊)架可选用成品或自制。桥架定做支(吊)架的固定方式主要有预埋铁件上焊接,膨胀螺栓固定等。

电缆桥架安装要求有:

(1)槽式大跨距电缆桥架由室外进入建筑物内时桥架向外的坡度不得小于1/100。(2)电缆桥架与用电设备交越时其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时其间净距不小于0.6m。(4)在平行图上绘出桥架的路由要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高如能绘制桥架敷设轴侧图则对材料统计将更精确。

直线段:注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段:注明标高变化也可用局部大样图或剖面图表示。

(5)桥架支撑点 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高可同意在平面上列表说明也可分段标出用不同的剖面图、单线图或大样图表示。

(6)电缆引下点位置及引下方式一般而言大批电缆引下可用垂直弯接板和垂直引上架少量电缆引下可用导板或引管注明引下方式即可。

(7)电缆桥架宜高出地面2.2米以上桥架顶部距顶棚或其它障碍物不应小于0.3米桥架宽度不宜小于0.1米桥架内横断面的填充率不应超过50%。

(8)电缆桥架内缆线垂直敷设时在缆线的上端和每间隔1.5米处应固定在桥架的支架上水平敷设时,在缆线的首、尾、转弯及每间隔3~5米处进行固定。

(9)在吊顶内设置时槽盖开启面应保持80毫米的垂直净空线槽截面利用率不应超过50%。

(10)布放在线槽的缆线可以不绑扎槽内缆线应顺直槽内缆线应顺直尽量不交叉缆线不应溢出线槽在缆线进出线槽部位 转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。

(11)在水平、垂直桥架和垂直线槽中敷设线时应对缆线进行绑扎。4对线电缆以24根为束25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米扣间距应均匀松紧适度。

(12)桥架水平敷设时支撑间距一般为1.5-3m垂直敷设时固定在建筑物构体上的间距宜小于2m。

以上为电缆桥架安装种类及要求的介绍,希望对大家有所帮助。有线缆的地方就有桥架。桥架的应用范围相当广泛,各行各业都有涉足,大多数应用在数据中心、办公室、互联网服务供应商、医院、学校/大学、机场及工厂等,特别是数据中心和IT机房市场是未来桥架应用非常大的一块。买桥架就上通丽桥架厂家家:http://www.net0001.cn/
